Газовый вояж

20 августа 2015

Долгосрочная стратегия развития «Газпрома» предполагает освоение новых рынков и диверсификацию видов деятельности. Поэтому одной из ключевых задач компании сегодня является увеличение производства сжиженного природного газа (СПГ) и доли на рынке СПГ.

Выгодное географическое положение России позволяет поставлять газ по всему миру. Растущий рынок Азиатско-Тихоокеанского региона (АТР) в ближайшие десятилетия будет ключевым потребителем газа. Усилить позиции в АТР «Газпрому» позволят два дальневосточных СПГ-проекта — уже действующий «Сахалин-2» и находящийся в стадии реализации «Владивосток-СПГ». На страны атлантического региона нацелен другой наш проект — Балтийский СПГ.

О том, как сжижают газ и транспортируют СПГ, мы расскажем в нашем фоторепортаже.

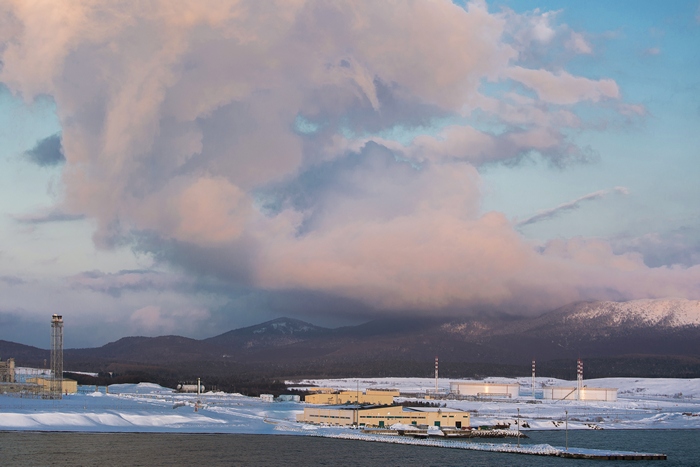

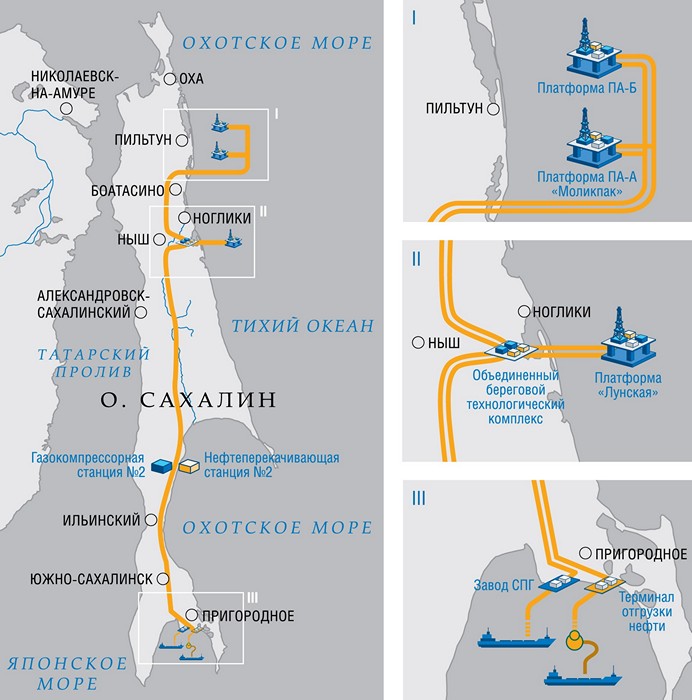

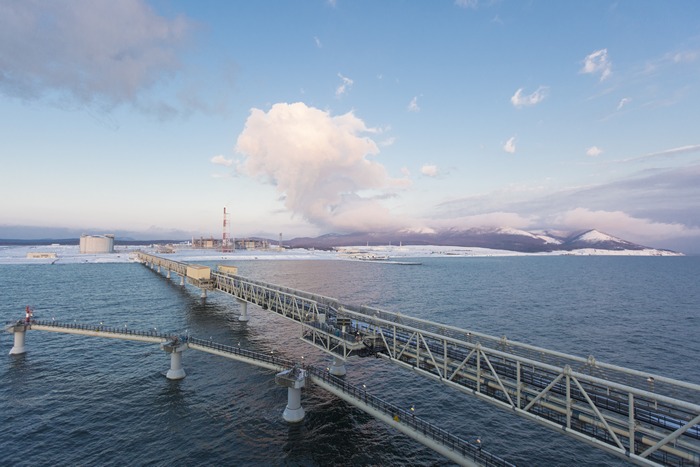

Первый и пока единственный в России завод по сжижению газа (завод СПГ) расположен на берегу залива Анива на юге Сахалинской области. Первую партию СПГ завод произвел в 2009 году. С тех пор в Японию, Южную Корею, Китай, Тайвань, Таиланд, Индию и Кувейт отправлено уже более 900 партий СПГ (1 стандартная партия СПГ = 65 тыс. тонн). Завод ежегодно производит более 10 млн тонн сжиженного газа и обеспечивает более 4% мировых поставок СПГ. Эта доля может вырасти — в июне 2015 года «Газпром» и Shell подписали Меморандум по реализации проекта строительства третьей технологической линии завода СПГ по проекту «Сахалин-2».

Оператором проекта «Сахалин-2» является компания Sakhalin Energy, доли в которой имеют «Газпром» (50% плюс 1 акция), Shell (27,5% минус 1 акция), Mitsui (12,5%) и Mitsubishi (10%). Sakhalin Energy ведет освоение Пильтун-Астохского и Лунского месторождений в Охотском море. На завод СПГ поступает газ Лунского месторождения.

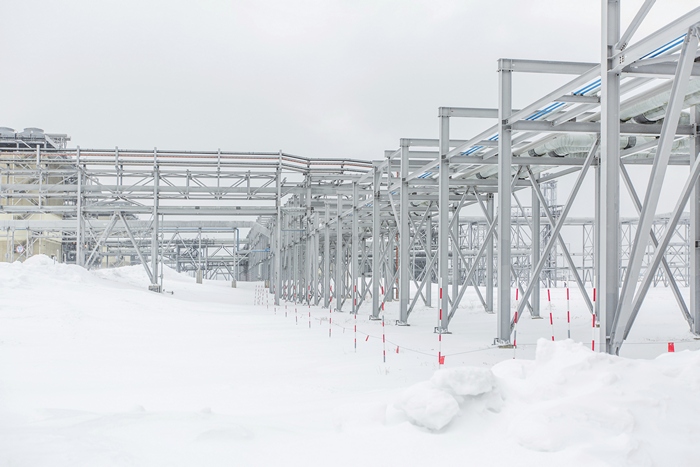

Проделав путь длиной более 800 км — с севера острова на юг — газ приходит на завод по этой желтой трубе. Первым делом на газоизмерительной станции определяют состав и объем поступившего газа и отправляют его на очистку. Сырье перед сжижением надо избавить от примесей пыли, углекислого газа, ртути, сероводорода и воды, которая при сжижении газа превращается в лед.

Основной компонент СПГ — метан, которого в составе должно быть не менее 92%. Осушенный и очищенный сырьевой газ продолжает свой путь по технологической линии, начинается его сжижение. Этот процесс делится на два этапа — сначала газ охлаждают до −50 градусов, затем — до −160 градусов по Цельсию. После первой стадии охлаждения происходит отделение тяжелых компонентов — этана и пропана.

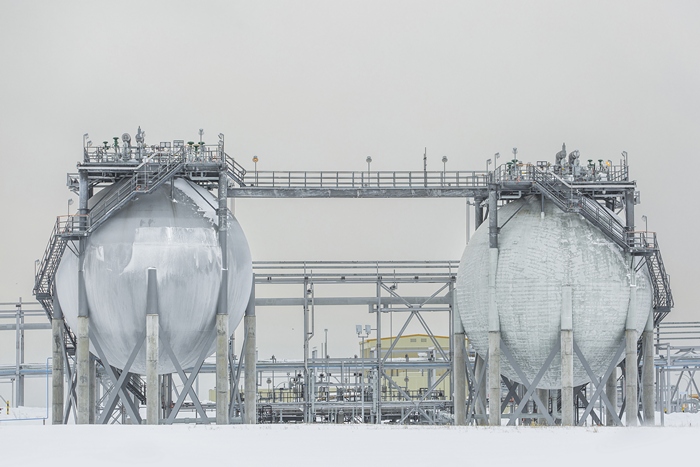

В результате этан и пропан отправляют на хранение в эти два резервуара (этан и пропан будут нужны на дальнейших стадиях сжижения).

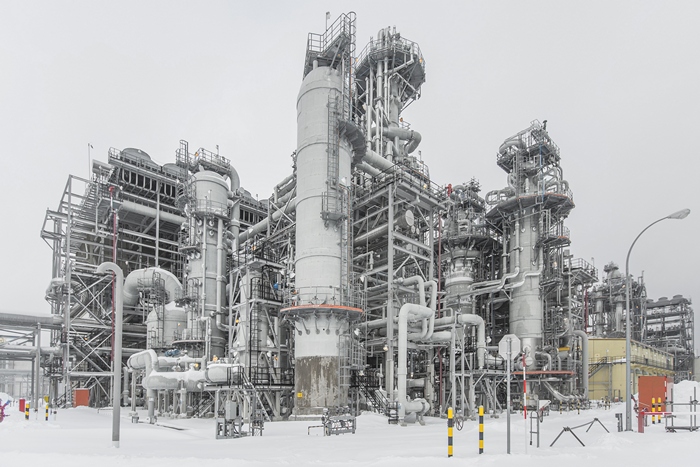

Эти колонны — главный холодильник завода, именно в них газ становится жидким, охлаждаясь до −160 градусов. Сжижают газ по специально разработанной для завода технологии. Ее суть в том, что метан охлаждают с помощью хладагента ранее выделенного из сырьевого газа: этана и пропана. Процесс сжижения проходит при нормальном атмосферном давлении.

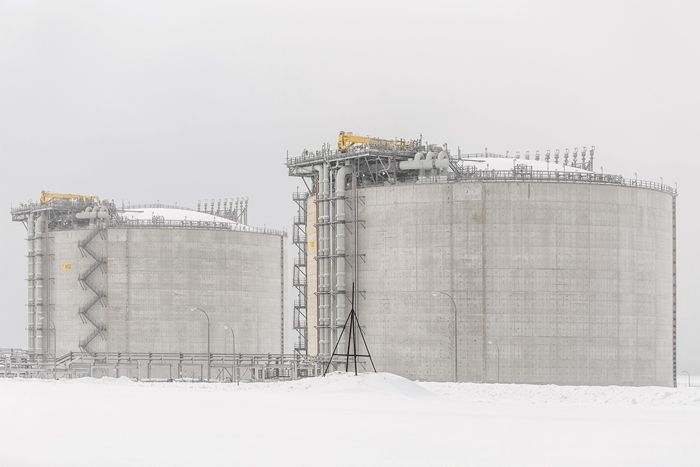

Сжиженный газ отправляют в два резервуара, где он также при атмосферном давлении хранится вплоть до его отгрузки на газовоз. Высота этих сооружений — 38 метров, диаметр — 67 метров, объем каждого резервуара — 100 тыс. кубометров. Резервуары имеют двустенную конструкцию. Внутренний корпус выполнен из хладостойкой никелевой стали, внешний — из предварительно напряженного железобетона. Полутораметровое пространство между корпусами заполнено перлитом (горная порода вулканического происхождения), он поддерживает необходимый температурный режим во внутреннем корпусе резервуара.

Экскурсию по заводу СПГ нам провел ведущий инженер предприятия Михаил Шиликовский. Он пришел в компанию в 2006 году, участвовал в завершении строительства завода, его запуске. Сейчас на предприятии работают две параллельные технологические линии, каждая из них производит до 3,2 тыс. кубометров СПГ в час. Разделение производства позволяет снизить энергозатратность процесса. По этой же причине газ охлаждают поэтапно.

В пятистах метрах от завода СПГ расположен терминал отгрузки нефти. Он устроен намного проще. Ведь здесь нефть, по сути, пережидает время отправки очередному покупателю. Нефть также поступает на юг Сахалина с севера острова. Уже на терминале она смешивается с газовым конденсатом, выделенным при подготовке газа к сжижению.

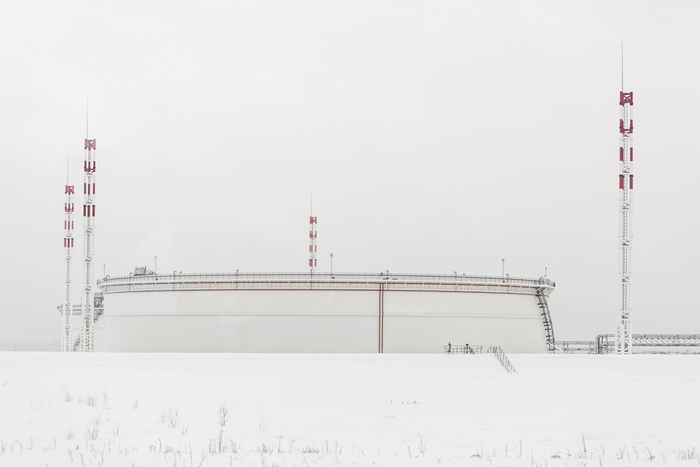

Хранится «черное золото» в двух таких резервуарах объемом по 95,4 тыс. тонн каждый. Резервуары снабжены плавающей крышей — если бы мы смотрели на них с высоты птичьего полета, увидели бы объем нефти в каждом из них. На полное заполнение резервуаров нефтью требуется около 7 дней. Поэтому отгрузка нефти производится раз в неделю (отгрузка СПГ — раз в 2–3 дня).

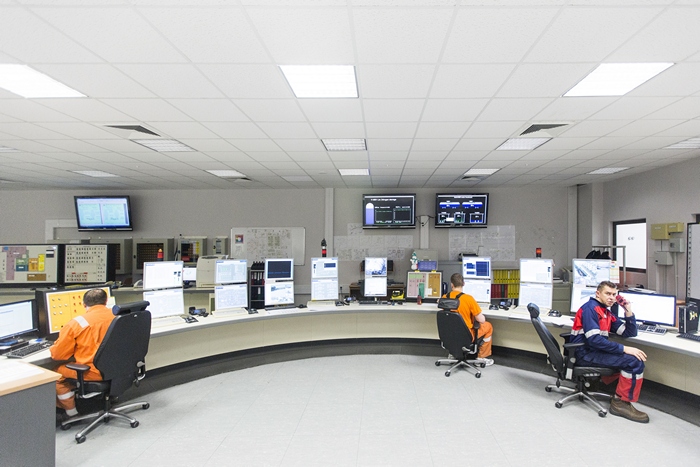

За всеми производственными процессами на заводе СПГ и нефтяном терминале внимательно следят с центрального пульта управления (ЦПУ). Камерами и датчиками оборудованы все производственные площадки. ЦПУ разделен на три части: первая отвечает за системы жизнеобеспечения, вторая контролирует системы безопасности, третья отслеживает производственные процессы. Контроль за сжижением газа и его отгрузкой лежит на плечах трех человек, каждый из которых в течение своей смены (она длится 12 часов) ежеминутно проверяет до 3 контрольных схем. В этой работе важна быстрота реакции и опыт.

Один из опытнейших людей здесь — малазиец Виктор Ботин (почему его имя и фамилия так созвучны с русскими он не знает сам, но говорит, что этот вопрос ему при знакомстве задает каждый). На Сахалине Виктор вот уже 4 года обучает молодых специалистов на симуляторах ЦПУ, но с реальными задачами. Обучение новичка длится полтора года, потом еще столько же тренер пристально следит за его работой «в поле».

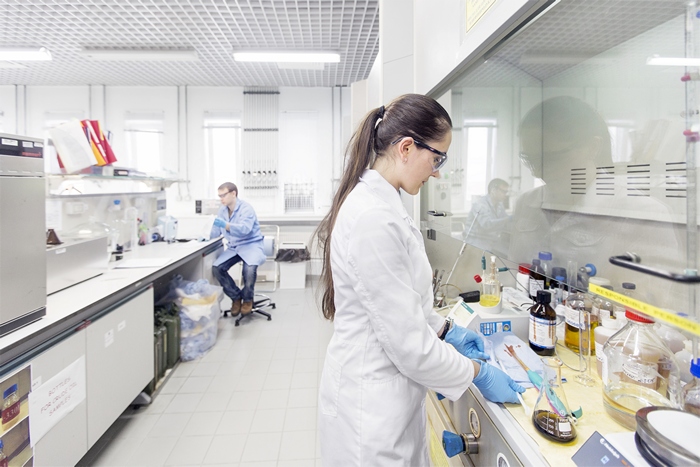

А вот сотрудники лаборатории ежедневно исследуют не только образцы поступившего на производственный комплекс сырья и изучают состав отгружаемых партий СПГ и нефти, но и проверяют качество нефтепродуктов и смазочных материалов, которые используются как на территории производственного комплекса, так и за его пределами. На этом кадре вы видите, как техник-лаборант Альбина Гарифулина изучает состав смазочных материалов, которые будут использоваться на буровых платформах в Охотском море.

А это уже не исследования, а опыты с СПГ. Со стороны жидкий газ схож с простой водой, но быстро испаряется при комнатной температуре и настолько холодный, что работать с ним без специальных перчаток невозможно. Суть этого опыта в том, что любой живой организм замораживается при соприкосновении с СПГ. Хризантема, опущенная в колбу, полностью покрылась ледяной коркой всего за 2–3 секунды.

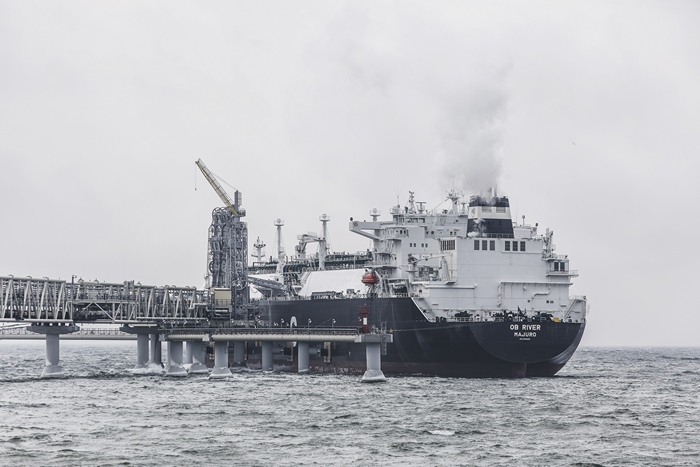

А тем временем начинается отгрузка СПГ. Порт Пригородное принимает газовозы различной вместимости — от небольших, способных за раз перевезти 18 тыс. кубометров СПГ, до таких крупных как танкер-газовоз «Река Обь» (Ob River), который вы видите на фото, вместимостью почти 150 тыс. кубометров. Сжиженный газ идет в танки (так называют резервуары для перевозки СПГ на газовозах) по трубам, расположенным под 800-метровым причалом.

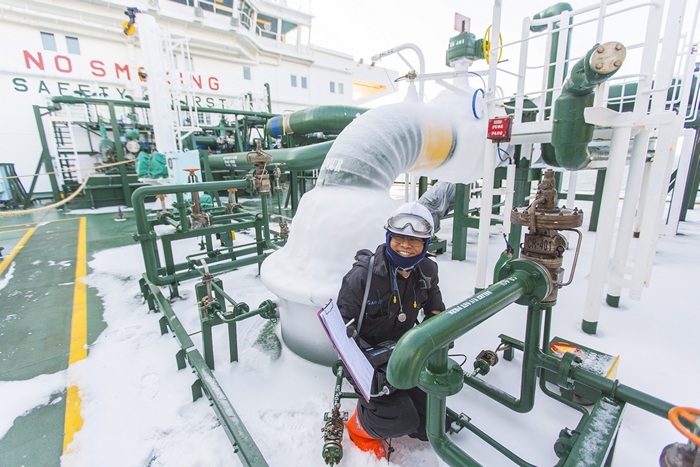

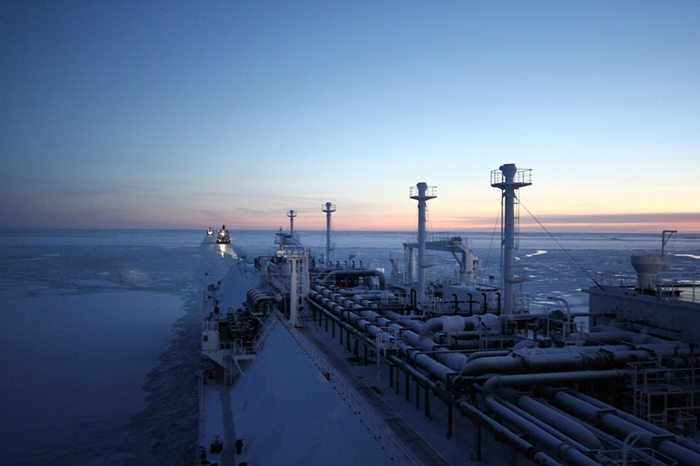

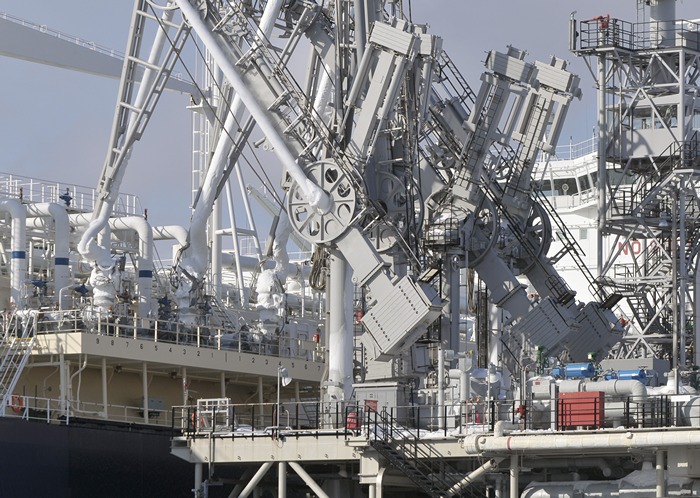

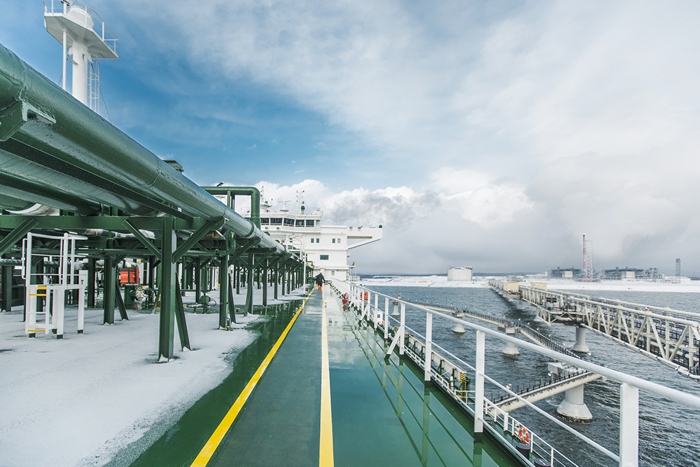

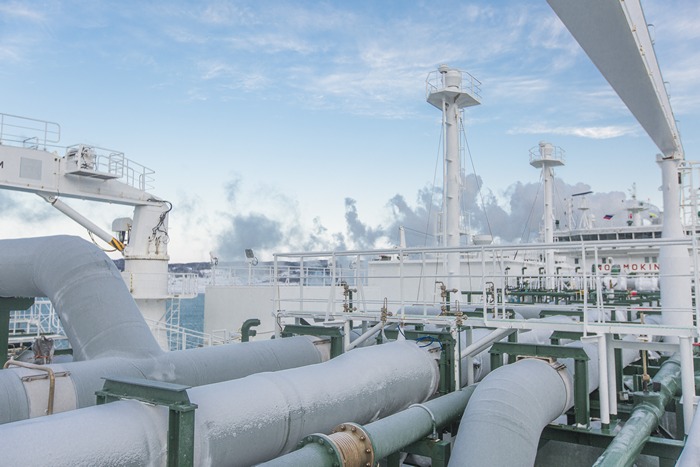

Отгрузка СПГ на такой танкер длится 16–18 часов. Соединяют причал с судном специальные рукава — стендеры. Это можно легко определить по толстому слою льда на металле, который образуется из-за разницы температур СПГ и воздуха. В теплое время года на металле образуется более внушительная корка. Фото из архива.

СПГ отгрузили, лед растопили, стендеры отсоединили, можно отправляться в путь. Наш пункт назначения — южнокорейский порт Гвангянг.

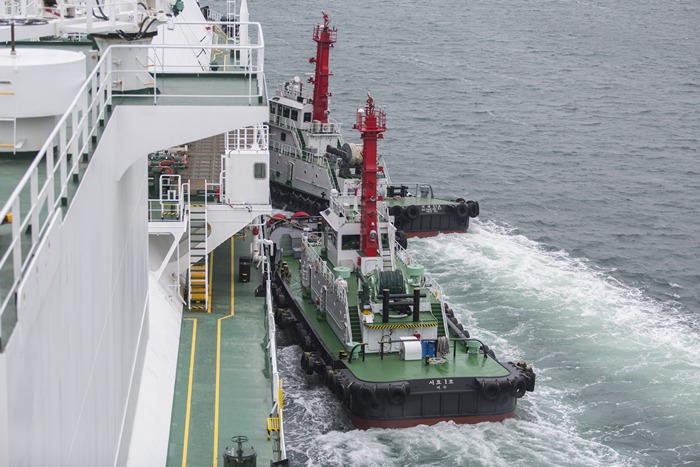

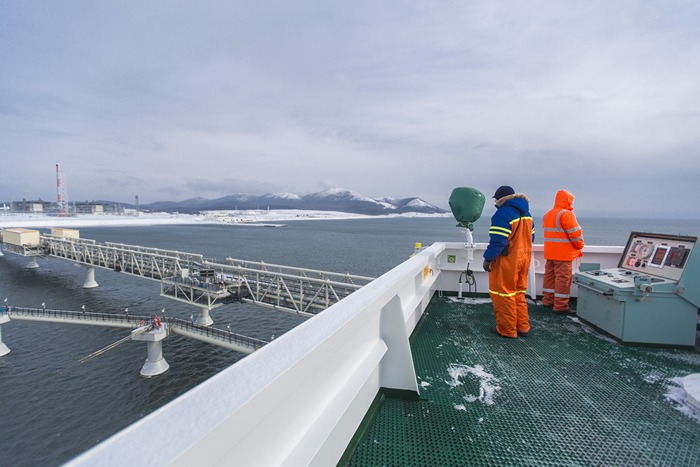

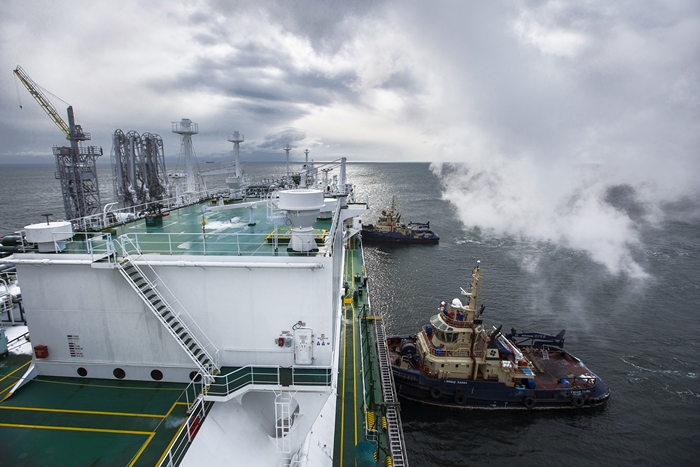

Так как для отгрузки СПГ танкер швартуется в порту Пригородном левым бортом, выйти из порта газовозу помогают четыре буксира. Они в буквальном смысле тащат его за собой до тех пор, пока танкер не сможет развернуться, чтобы продолжить путь самостоятельно. Зимой в обязанности этих буксиров входит и расчистка подходов к причалам от льда.

СПГ-танкеры являются более скоростными в сравнении с другими грузовыми судами, и уж тем более могут дать фору любому пассажирскому лайнеру. Максимальная скорость газовоза «Река Обь» — более 19 узлов или около 36 км в час (скорость стандартного нефтетанкера — 14 узлов). Судно может добраться до Южной Кореи чуть больше чем за двое суток. Но, принимая во внимание плотное расписание терминалов отгрузки и приема СПГ, скорость танкера и его маршрут корректируются. Наш вояж будет длиться почти неделю и включит одну небольшую остановку у берегов Сахалина.

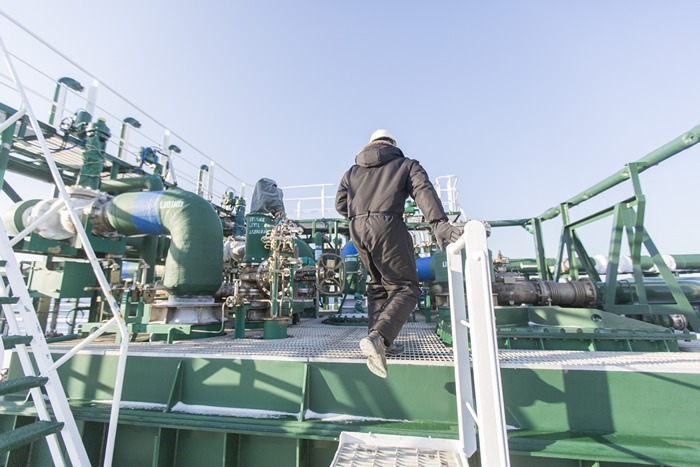

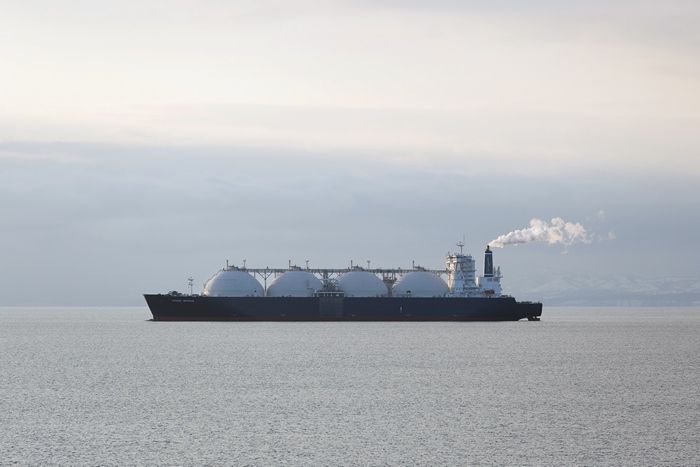

Такая остановка позволяет сэкономить топливо и уже стала традиционной у всех экипажей газовозов. Пока мы стояли на якоре в ожидании подходящего времени отправления, рядом с нами своей очереди на швартовку в сахалинском порту ждал танкер «Гранд Мерея».

А сейчас мы предлагаем вам поближе познакомиться с газовозом «Река Обь» и его командой. Эта фотография была сделана осенью 2012 года — во время перевозки первой в мире партии СПГ северным морским путем.

Первопроходцем стал именно танкер «Река Обь», который в сопровождении ледоколов «50 лет Победы», «Россия», «Вайгач» и двух ледовых лоцманов доставил партию СПГ, принадлежащую дочерней компании «Газпрома» — «Газпром маркетинг и трейдинг» (Gazprom Marketing & Trading) или сокращенно ГМТ (GM&T), из Норвегии в Японию. Путь занял почти месяц.

«Река Обь» по своим параметрам может сравниться с плавучим жилым кварталом. Длина танкера — 288 метров, ширина — 44 метра, осадка — 11,2 метра. Когда находишься на таком гигантском судне, даже двухметровые волны кажутся брызгами, которые, разбиваясь о борт, создают причудливые узоры на воде.

Свое название газовоз «Река Обь» получил летом 2012 года — после заключения договора аренды между «Газпром маркетинг и трейдинг» и греческой судоходной компанией «Дайнагаз» (Dynagas). До этого судно называлось «Клин Пауэр» (Clean Power) и до апреля 2013 года работало по всему миру для ГМТ (в том числе дважды прошло по северному морскому пути). Затем оно было отфрахтовано «Сахалин Энерджи» (Sakhalin Energy) и теперь до 2018 года будет работать на Дальнем Востоке.

Мембранные танки для сжиженного газа находятся в носовой части судна и, в отличие от резервуаров сферической формы (какие мы видели у «Гранд Мерея»), скрыты от глаз — их выдают только трубы с вентилями, торчащие над палубой. Всего на «Реке Обь» четыре танка — объемом 25, 39 и два по 43 тыс. кубометра газа. Каждый из них заполняется не более чем на 98,5%. Резервуары для СПГ имеют многослойный стальной корпус, пространство между слоями заполнено азотом. Это позволяет сохранять температуру жидкого топлива, а также за счет создания в прослойках мембран большего давления, чем в самом танке, предотвратить повреждение резервуаров.

Предусмотрена на танкере и система охлаждения СПГ. Как только груз начинает нагреваться, в танках включается насос, который качает со дна резервуара более холодный СПГ и распыляет его на верхние слои нагревшегося газа. Такой процесс охлаждения СПГ самим СПГ позволяет снизить потери «голубого топлива» во время транспортировки потребителю к минимуму. Но работает он только во время движения судна. Нагревшийся газ, который уже не поддается охлаждению, по специальной трубе выходит из резервуара и направляется в машинное отделение, где сжигается вместо судового топлива.

За температурой СПГ и его давлением в танках ежедневно следит газовый инженер Роналдо Рамос (Ronaldo Ramos). Он по несколько раз в день снимает показания датчиков, установленных на палубе.

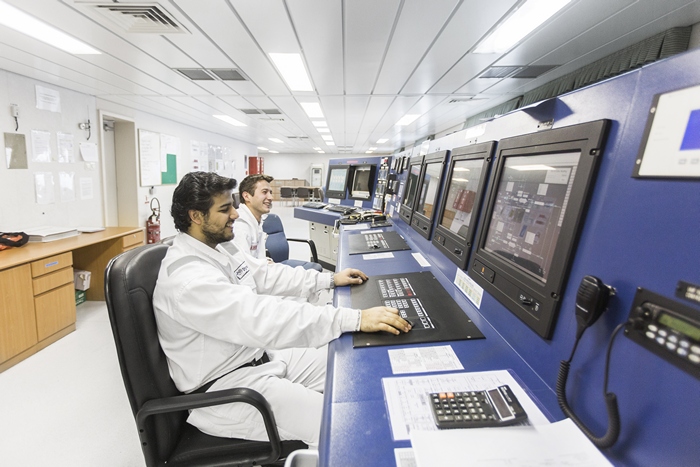

Более глубокий анализ груза проводит компьютер. У пульта управления, где есть вся необходимая информация об СПГ, дежурят старший помощник капитана-дублер Панкач Пунит (Pankaj Puneet) и третий помощник капитана Николай Будзинский.

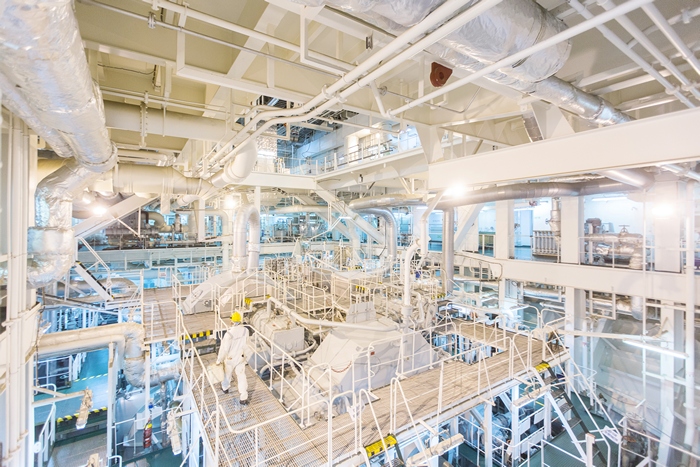

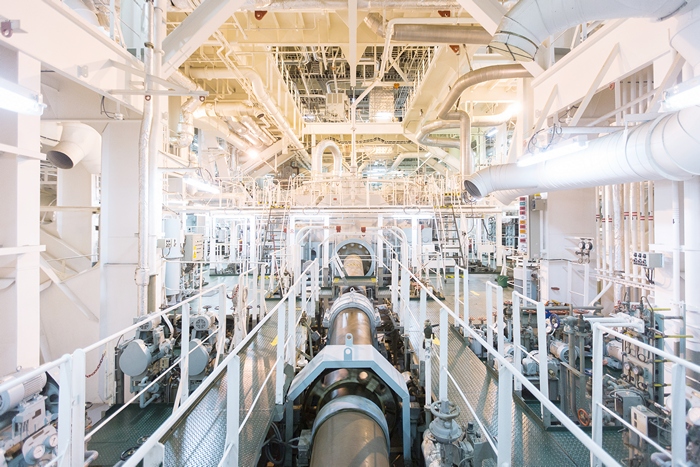

А это машинное отделение — сердце танкера. На четырех палубах (этажах) расположены двигатели, дизели-генераторы, насосы, котлы и компрессоры, которые отвечают не только за движение судна, но и за все системы жизнедеятельности. Слаженная работа всех этих механизмов обеспечивает команду питьевой водой, теплом, электроэнергией, свежим воздухом.

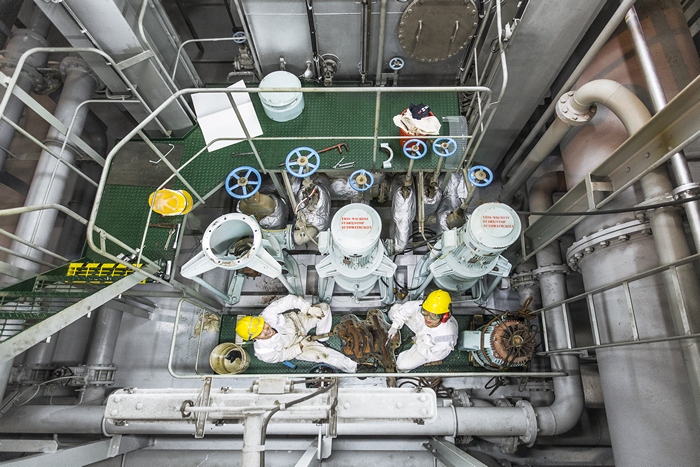

Эти фотография и видео были сделаны на самом дне танкера — почти на уровне 15 метров под водой. В центре кадра — турбина. Приводимая в движение паром, она совершает 4–5 тыс. оборотов в минуту и заставляет вращаться винт, который, в свою очередь, приводит в движение сам корабль.

За тем, чтобы все на судне работало, как часы, следят механики во главе со старшим механиком Манитом Синхом (Manjit Singh)...

…и вторым механиком Ашвани Кумаром (Ashwani Kumar). Оба родом из Индии, но, по собственным оценкам, большую часть жизни провели в море.

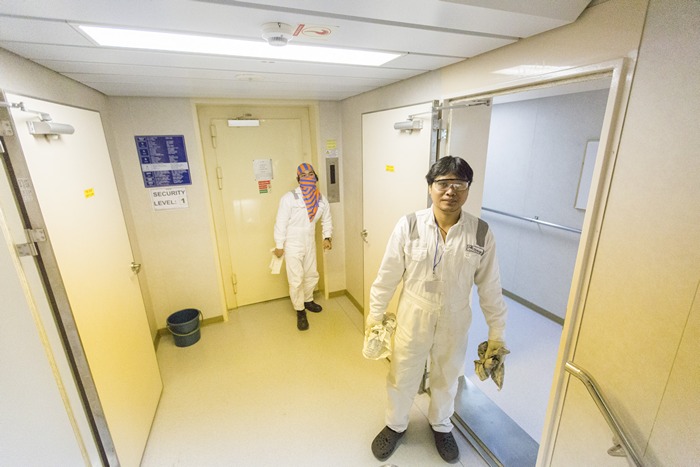

За исправность оборудования в машинном отделении отвечают их подчиненные — механики. В случае поломки они незамедлительно приступают к ремонту, а также регулярно проводят технический осмотр каждого агрегата.

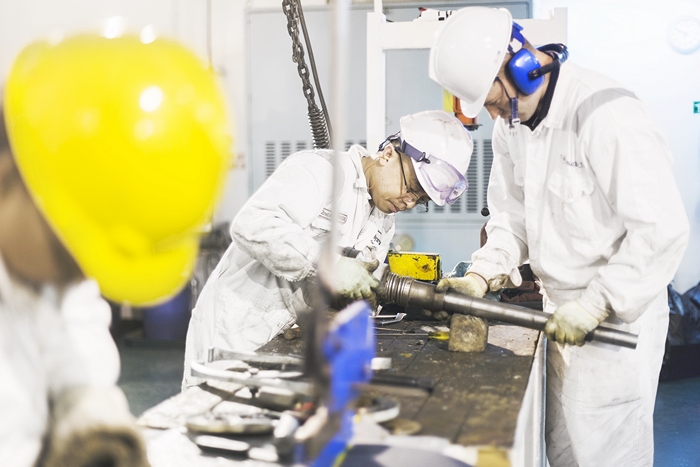

То, что требует более тщательного внимания, отправляется в ремонтный цех. Такой тоже здесь есть. Третий механик Арнульфо Оле (Arnulfo Ole, слева) и механик-стажер Илья Кузнецов (справа) ремонтируют деталь одного из насосов.

Мозг судна — капитанский мостик. Капитан Велемир Василич (Velemir Vasilic) зов моря услышал еще в раннем детстве — в каждой третьей семье его родного города в Хорватии живет моряк. В 18 лет он уже вышел в море. С тех пор прошел 21 год, он сменил не один десяток судов — работал и на грузовых, и на пассажирских.

Но даже в отпуске всегда найдет возможность выйти в море, пусть даже и на небольшой яхте. Признается, что тогда появляется настоящая возможность насладиться морем. Ведь на работе у капитана много забот — он отвечает не только за танкер, но и за каждого члена команды (их на «Реке Обь» 34 человека).

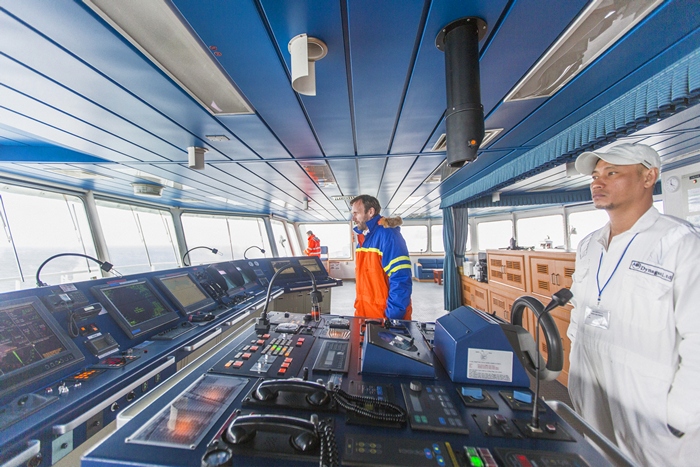

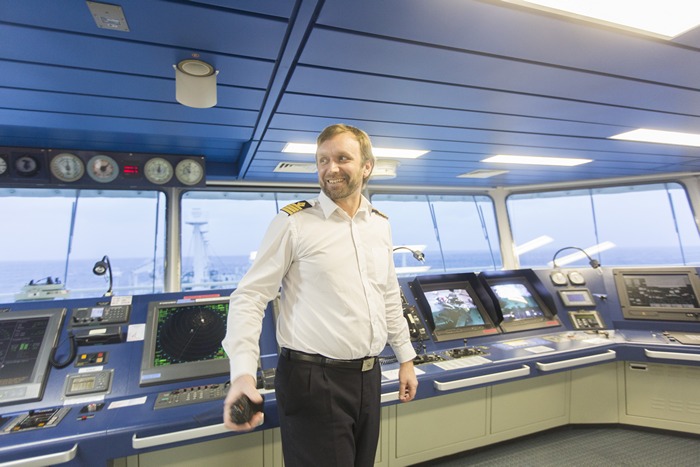

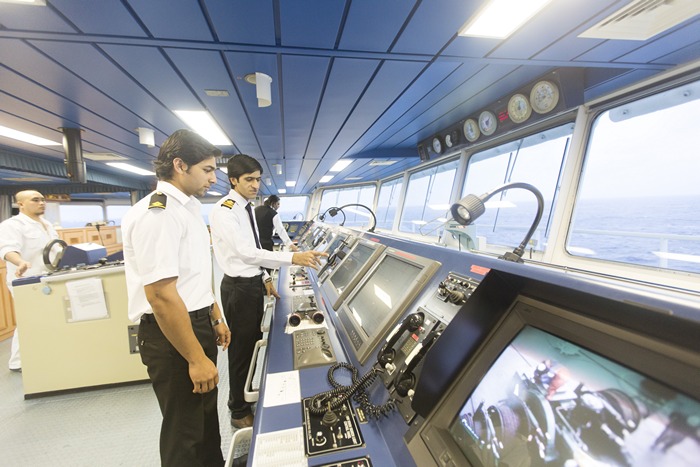

Капитанский мостик современного судна по наличию рабочих панелей, приборов и различных датчиков напоминает кабину авиалайнера, даже штурвалы похожи. На фото матрос Алдрин Галанг (Aldrin Galang) ждет команды капитана перед тем как взяться за штурвал.

Газовоз оборудован радарами, позволяющими с точностью указать тип находящегося поблизости судна, его название и численность экипажа, навигационными системами и GPS-датчиками, которые автоматически определяют местонахождение «Реки Обь», электронными картами, отмечающими точки прохождения судна и прокладывающими его предстоящий маршрут, и электронными компасами. Опытные моряки, однако, учат молодежь не зависеть от электроники — и время от времени дают задание определить месторасположение судна по звездам или солнцу. На фото третий помощник капитана Роджер Диас (Roger Dias) и второй помощник капитана Мухаммад Имран Ханиф (Muhammad Imran Hanif).

Не удалось пока техническому прогрессу вытеснить бумажные карты, на которых с помощью простого карандаша и линейки каждый час отмечается месторасположение танкера, и судовой журнал, который также заполняется от руки.

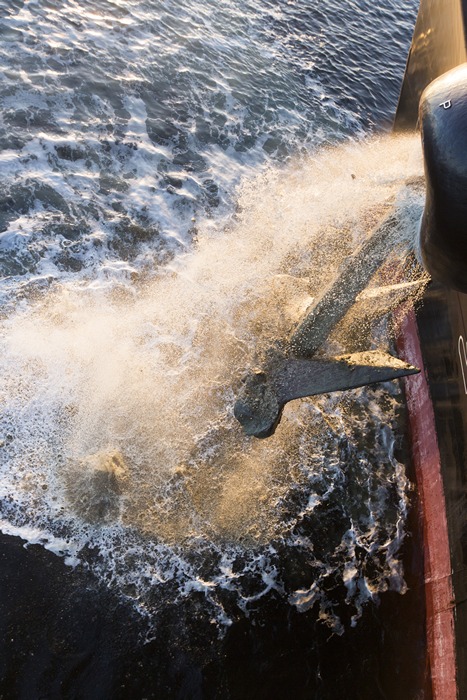

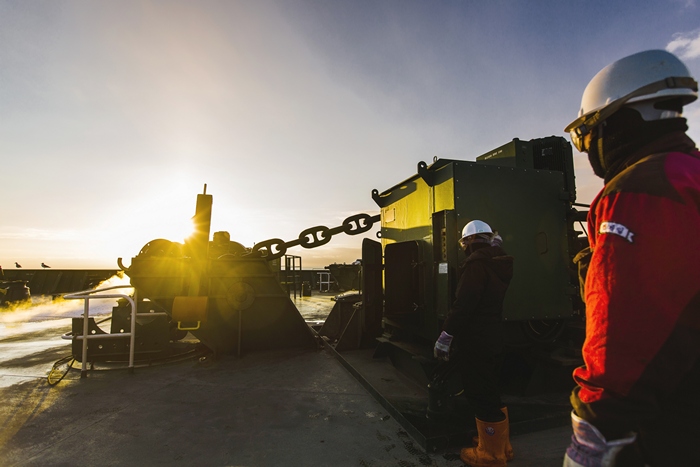

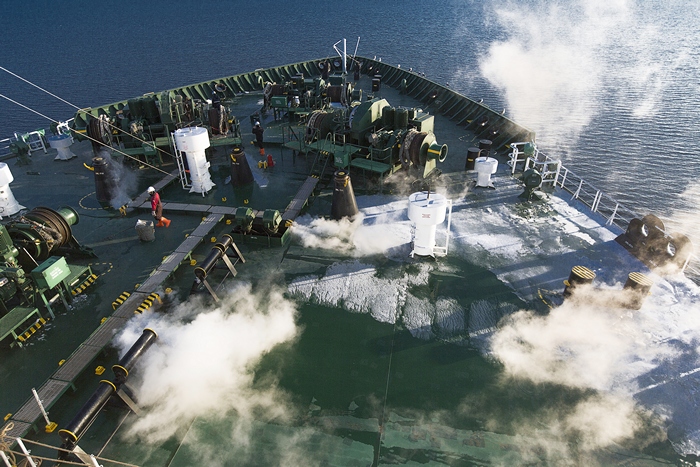

Итак, настало время продолжить наш путь. «Реку Обь» снимают с якоря весом в 14 тонн. Якорную цепь длиной почти 400 метров поднимают специальные машины. За этим следят несколько членов команды.

На все про все — не более 15 минут. Сколько бы времени занял этот процесс, если бы якорь поднимали вручную, команда подсчитать не берется.

Моряки со стажем говорят, что современная корабельная жизнь сильно отличается от той, что была еще 20 лет назад. Сейчас во главе угла — дисциплина и строгое расписание. С момента старта на капитанском мостике организовано круглосуточное дежурство. Три группы по два человека ежедневно по восемь часов в день (разумеется, с перерывами), несут вахту на ходовом мостике. Дежурные следят за курсом газовоза и в целом за обстановкой, как на самом судне, так и за его пределами. Одну из вахт под строгим контролем Роджера Диаса и Николая Будзинского несли и мы.

У механиков в это время другая работа — они не только следят за оборудованием в машинном отделении, но и поддерживают в рабочем состоянии запасное и аварийное оборудование. Например, меняют масло в спасательной шлюпке. Таких на «Реке Обь» на случай экстренной эвакуации две, каждая рассчитана на 44 человека и уже заполнена необходимым запасом воды, еды и лекарств.

Матросы в это время моют палубу…

…и наводят уборку в помещениях — чистота на судне важна не менее дисциплины.

Разнообразие в рутинную работу вносят практически ежедневные учебные тревоги. Участие в них принимает весь экипаж, отложив на время свои основные обязанности. За неделю нашего пребывания на танкере мы наблюдали три учебные тревоги. Сначала команда всеми силами тушила воображаемый пожар в инсенераторе.

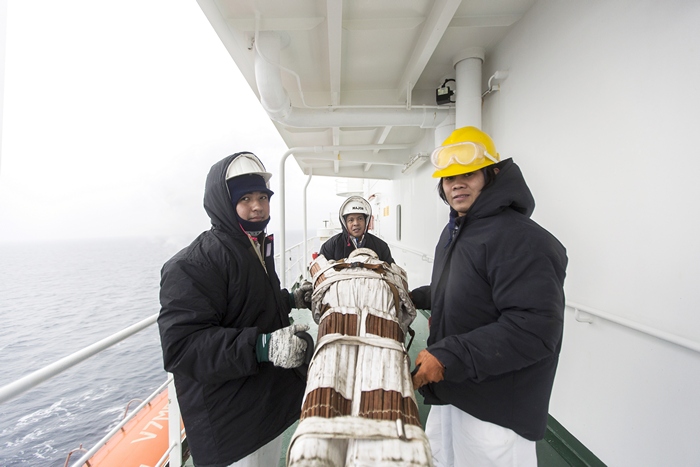

Затем спасала упавшего с большой высоты условного пострадавшего. На этом кадре вы видите уже практически спасенного «человека» — его передали в руки медицинской команде, которая транспортирует пострадавшего в госпиталь. Роль каждого в учебных тревогах закреплена чуть ли не документально. Медицинскую команду в подобных тренировках возглавляет кок Цезарь Круз Кампана (Ceazar Cruz Campana, в центре) и его помощники Максимо Респеца (Maximo Respecia, слева) и Рейгериелд Алагос (Reygerield Alagos, справа).

Третья учебная тренировка — поиск условной бомбы — больше походила на квест. Руководил процессом старший помощник капитана Гривал Гианаджан (Grewal Gianni, третий слева). Весь экипаж судна разделился на команды, каждая из которых получила карточки с перечнем необходимых для проверки мест...

…и приступила к поиску большой зеленой коробки с надписью «Бомба». Разумеется, на скорость.

Работа работой, а обед по расписанию. За трехразовое питание отвечает филиппинец Цезарь Круз Кампана, его вы уже видели на фото ранее. Профессиональное кулинарное образование и опыт работы на судах более 20 лет позволяют ему делать свою работу быстро и играючи. Признается, что за это время объездил весь мир, кроме Скандинавии и Аляски, и хорошо изучил пристрастия каждого народа в еде.

Не каждый справится с заданием сытно накормить такую интернациональную команду. Чтобы всем угодить, он на завтрак, обед и ужин готовит блюда индийской, малазийской и континентальной кухни. Помогают ему в этом Максимо и Рейгериелд.

Нередко с визитом в камбуз (на корабельном языке так называют кухню) заглядывают и члены команды. Они иногда, скучая по дому, сами готовят блюда национальной кухни. Готовят не только для себя, но и угощают весь экипаж. В этом случае коллективно помогали доделывать индийский десерт ладду, который приготовил Панкач (слева). Пока кок Цезарь завершал приготовление основных блюд на ужин, Роджер (второй слева) и Мухаммад (второй справа) помогали коллеге лепить маленькие шарики из сладкого теста.

Российские моряки знакомят зарубежных коллег со своей культурой через музыку. Третий помощник капитана Сергей Сольнов перед ужином играет на гитаре музыку с исконно русскими мотивами.

Совместное проведение свободного времени на судне приветствуется — офицерский состав несет службу по три месяца кряду, рядовой — почти год. За это время все члены экипажа стали друг для друга не просто коллегами, а друзьями. Команда по выходным (здесь это воскресенье: обязанности каждого не отменены, но заданий экипажу стараются давать меньше) устраивает совместные просмотры фильмов, конкурсы в караоке или командные соревнования в видеоиграх.

Но наибольшим спросом здесь пользуется активный отдых — в условиях открытого моря самым активным командным видом спорта считается настольный теннис. В местном спортзале экипаж устраивает настоящие турниры у теннисного стола.

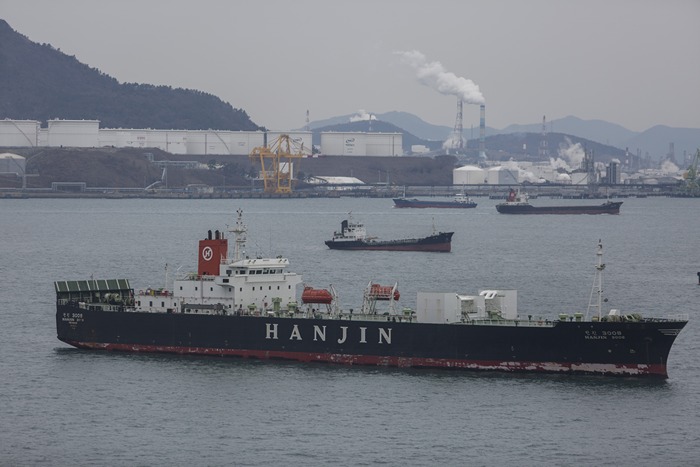

Тем временем уже ставший привычным пейзаж начал меняться, на горизонте появилась земля. Мы приближаемся к берегам Южной Кореи.

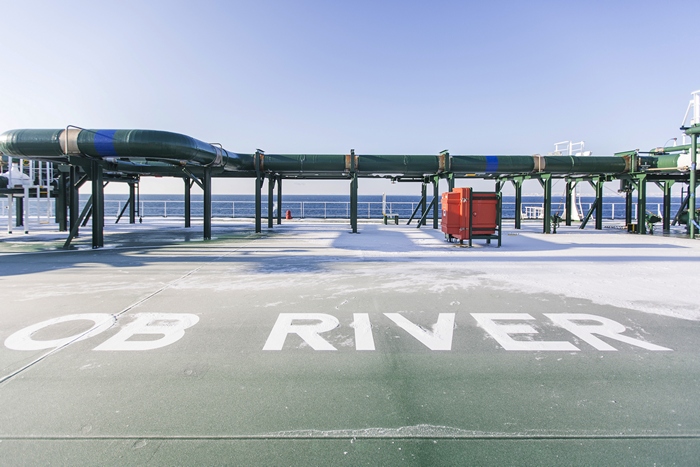

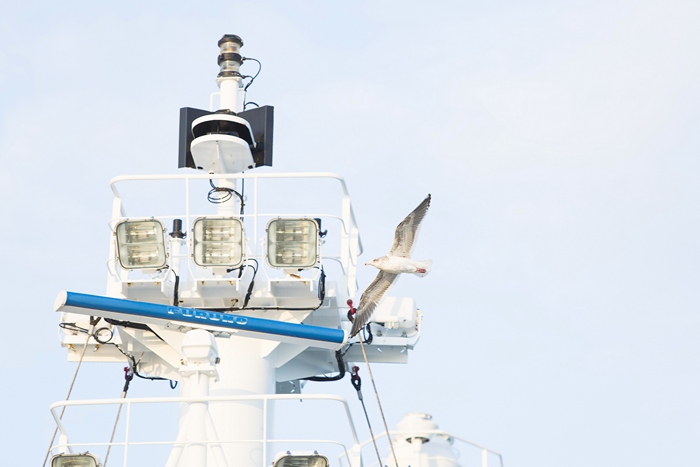

Матросы приступили к подготовке тросов для швартовки в порту, повесили на мачте флаг Южной Кореи (это обязательное правило для судов, входящих в территориальные воды другой страны) и начали спускать лестницу для лоцмана.

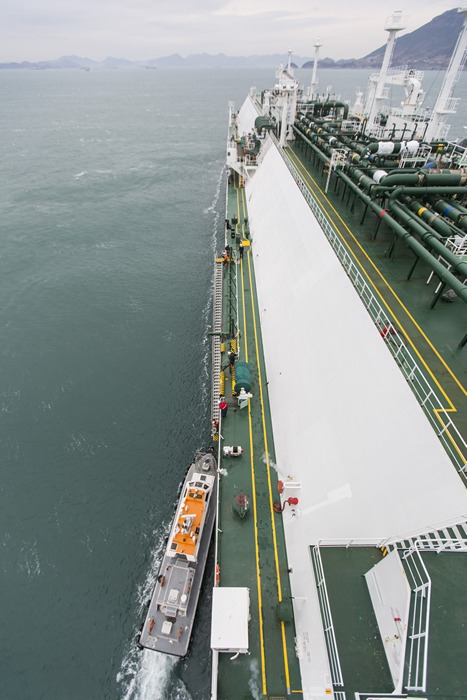

Лоцман — человек, который отвечает за маневры судна в территориальных водах и за связь с портом. Вплоть до окончания швартовки он будет следить за курсом танкера.

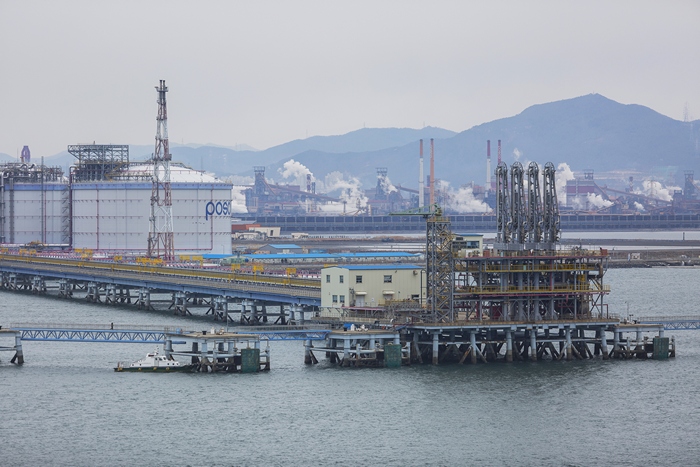

Когда регазификационный терминал обретает более отчетливые формы, навстречу танкеру направляются четыре буксира.

Они, плотно прижавшись к борту, толкают его к причалу. Затем к «Реке Обь» присоединяют стендеры, точно такие же, как на Сахалине, и начинается отгрузка СПГ. Занимает это столько же времени, сколько и погрузка сжиженного газа на танкер.

На этом транспортировка СПГ заканчивается. На регазификационном терминале сжиженный газ снова становится газообразным и направляется южнокорейским потребителям.

А «Река Обь» после полного опустошения танков возвращается на Сахалин за очередной партией СПГ. В какую из азиатских стран газовоз отправится после, зачастую становится известно непосредственно перед началом загрузки судна российским газом.

Наш газовый вояж завершился, а СПГ-составляющая бизнеса «Газпрома», словно огромный газовый танкер, активно набирает крейсерскую скорость. Мы желаем этому большому «кораблю» большого плавания.
